Ленточные погрузчики

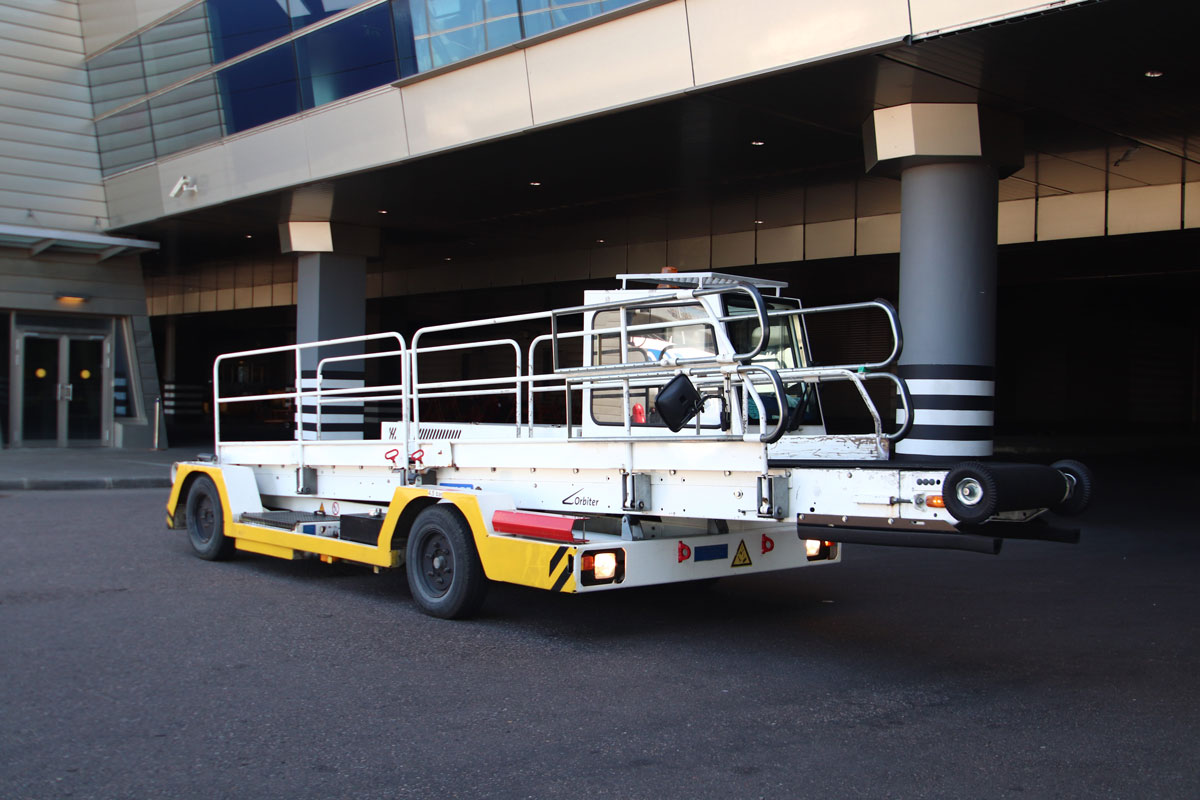

Самоходный ленточный погрузчик Mulag Orbiter 7.5D (Германия)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Габариты	7 690×2 190×2 109 мм
Собственный вес	3 500 кг
Радиус разворота	7 900 мм
Двигатель	Deutz D2011 L04, 37 кВт (50 л/с)
Емкость топливного бака	80 л
Привод	гидростатический задний
Размер колес	односкатные 205 R14 / 205 R15 спереди и сзади
Максимальная скорость	25 км/ч
Максимальная нагрузка на ленту	135 кг/м
Максимальная точечная нагрузка на ленту	400 кг
Скорость ленты	0-0,8 м/с
Длина ленты	7 500 мм
Ширина ленты	600 мм
Диапазон обслуживаемых высот передним краем стрелы	4 200-1 020 мм
Диапазон обслуживаемых высот задним краем стрелы	1 680-730 мм

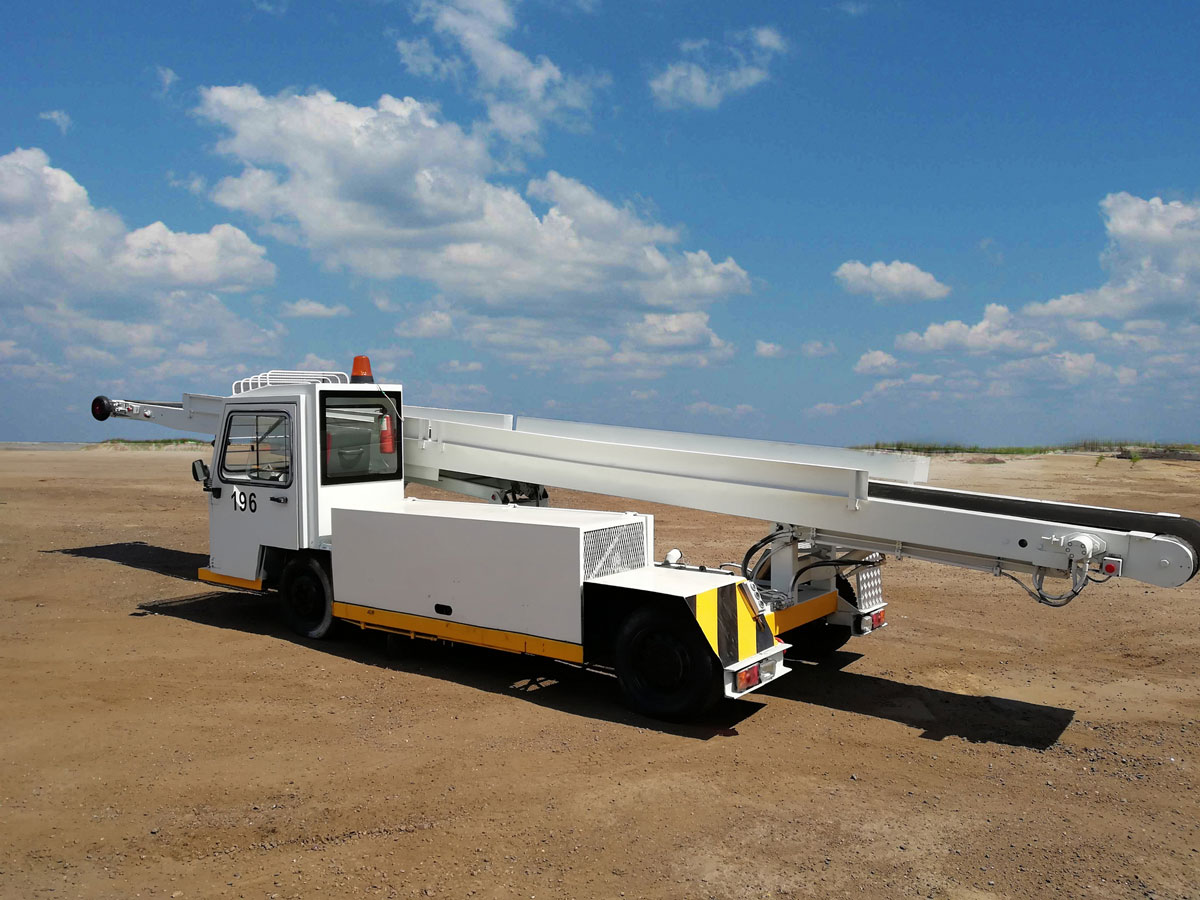

Конвейерный загрузчик багажа SCHOPF F 100 D

Технические характеристики:

Двигатель Deutz F4 L1011F

Рабочий объем 2732 см³

Мощность 62 л.с. (48 кВт) при 3000 об/мин

Макс. Крутящий момент 113 Нм при 1800 об/мин

Трансмиссия SAUER42R28C/MMFF046C

Шины Передние 185R14C / Задние 185R14C

Габаритные размеры: Длина 9280 мм / Ширина 2100 мм / Высота (с кабиной) 1900 мм

Колесная база 3000 мм

Вес 2550 кг

Длина конвейера 9000 мм

Ширина конвейера 640 мм

Ширина ленты 600 мм

Диапазон рабочих высот:
Впереди, минимальная 840 мм
Впереди, максимальная 4800 мм
Сзади, минимальная 470 мм
Сзади. Максимальная 2180 мм

Максимальная одиночная нагрузка 400 кг

Максимальная распределенная нагрузка 700 кг

Максимальная скорость движения ленты 0,5 м/с

Максимальная скорость движения 25 км/ч

Максимальный преодолеваемый уклон 8%

Максимальная допустимая скорость ветра 74 км/ч

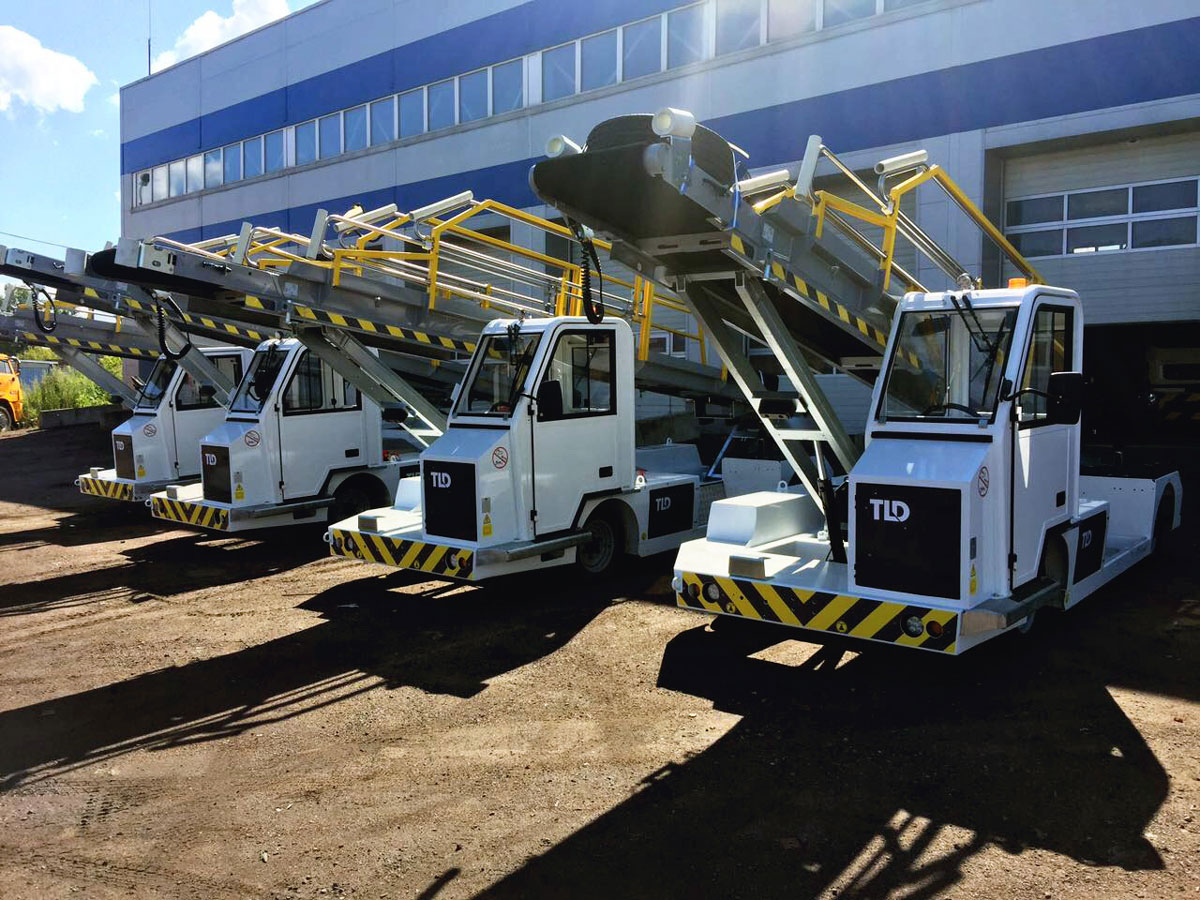

Самоходный ленточный погрузчик TLD NBL (Франция)

Стандартные характеристики

• Двигатель: дизельный PERKINS 404D-22

• Трансмиссия: автоматическая

• Передняя/ задняя ось: высокопрочный неразрезной мост

• Тормоза (рабочие): торможение осуществляется с помощью гидравлических дисковых тормозов на передние колеса и барабанного типа на заднюю ось. Для обеспечения максимальной безопасности применена двойная система, отдельно на переднюю и заднюю оси

• Тормоза (стояночные): задние тормоза барабанного типа управляются дистанционно с сидения водителя с помощью рычага и троса, запирающего задние колеса

• Рулевое управление: гидростатическое, как стандартное

• Шины: на передних и задних колесах применены пневматики модели 215/75R (автомобильного типа)

• Емкость топливного бака: 40 Л

• Гидравлический бак: емкость бака — 70 литров, имеет встроенный обратный фильтр • Гидравлическая система: подача гидравлической жидкости для выполнения всех функций погрузчика составляет 15 л/мин и обеспечивается одним насосом шестеренчатого типа. Максимально допустимое давление в гидросистеме ограничивается величиной 140 бар (2.000 psi) с помощью перепускного клапана.

• Подъемная стрела транспортера: стандартная длина стрелы — 7800 мм, ширина — 700 мм; транспортерная лента имеет ширину 600 мм и может выдерживать нагрузку 1200 кг при равномерном ее распределении. Максимальная скорость движения ленты — от 15 до 20 м/мин.

• Управление стрелой и лентой: для простоты применения и общей надежности, все органы управления имеют электрические приводы, управление которыми осуществляется с помощью электромагнитных клапанов. Вращение ленты осуществляется гидравлическим двигателем; два цилиндра одностороннего действия закреплены на раме и управляют высотой подъема стрелы.

Электрооборудование

• Электросистема 12V постоянного тока.

• Генератор 55а.

• Электрический звуковой сигнал и главный включатель аккумулятора.

• Освещение (по 2 единицы): передние освещение, стояночные сигналы, передние и задние поворотные огни.

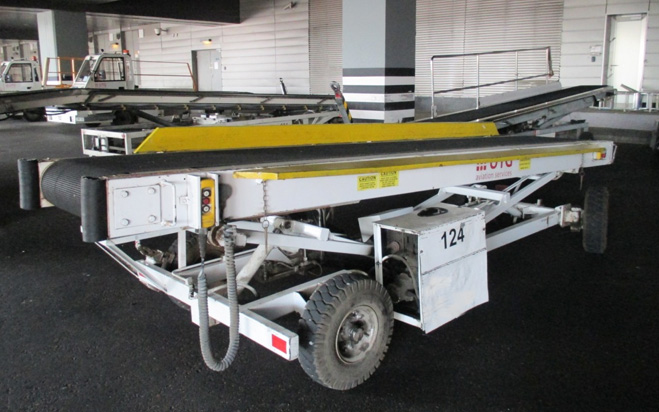

Прицепной ленточный погрузчик AMSS BL-450 (Англия)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Габариты	5 182×1 494×1 120 мм
Собственный вес	906 кг
Двигатель	HATZ Diesel1B30-Х
Емкость топливного бака	25 л
Максимальная нагрузка на ленту	650 кг
Длина ленты	4 500 мм
Ширина ленты	600 мм
Диапазон обслуживаемых высот передним краем стрелы	1702-915 мм
Диапазон обслуживаемых высот задним краем стрелы	1 625-432 мм

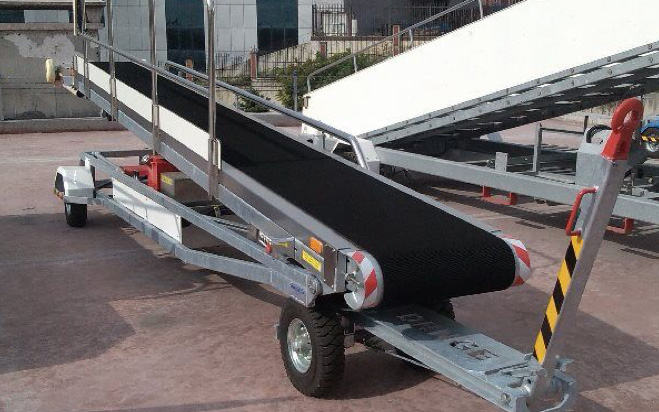

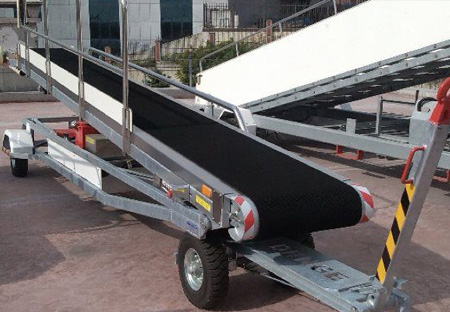

Ленточные погрузчики Denge DBC 3750 (Турция)

Технические характеристики

Двигатель Honda GX390 (бензин)

Длина стрелы 7500 мм

Скорость ленты 0 — 0,4 м/с

Ширина ленты 600 мм

Максимальная одиночная нагрузка на ленту 400 кг

Максимальная распределенная нагрузка 1000 кг

Диапазон обслуживаемых высот

Передним краем стрелы 3750 — 1250 мм

Задним краем стрелы 650 — 750 мм
